多功能水泵控制阀
实用新型专利摘要

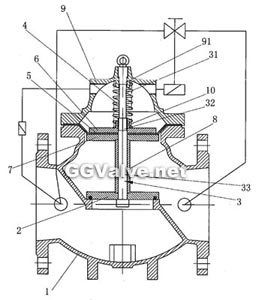

实用新型专利—多功能水泵控制阀涉及一种多功能水泵控制阀,包括阀体、阀瓣、阀杆、复位弹簧、膜片、膜片夹板、锁紧螺母组件和阀盖,膜片和上、下膜片夹板构成膜片控制室,在膜片控制室和阀盖之间设有复位弹簧,阀杆由上下直径不同的两段组成,其上段部分最上端固定在阀盖上的定位孔内,阀杆中段通过锁紧螺母与上膜片夹板固定连接,阀杆下段部分与阀瓣固定连接。本实用新型水力控制阀取消了芯杆和阀瓣上侧的弹簧,减少了芯杆对阀杆的压力,最大限度地减少了介质过流时的接卸损失,提高控制阀的工作效率。
申请号: 200820169875.4 申请(专利权)人: 宣达实业集团有限公司 | ![]() |
专利技术领域
本实用新型涉及一种阀门,尤其涉及一种多功能水泵控制阀。
专利背景技术
现有的多功能水泵控制阀由阀体、阀瓣、阀杆、复位弹簧、弹簧、阀杆定位装置、膜片、膜片夹板、锁紧螺母组件和阀盖等部件组成,膜片和上、下膜片夹板构成膜片控制室,在阀瓣上端与膜片控制室之间设有弹簧,弹簧套设在阀杆外侧,在膜片控制室和阀盖之间设有复位弹簧,阀杆与膜片之间通过芯轴相连。当水泵启动后,阀门进口水压升高,压力水一方面产生推动阀瓣打开的力,另一方面通过阀体外的连通管,进入膜片控制室,但由于在阀瓣上端与膜片控制室之间设有弹簧,芯轴同时又会给阀杆压力,会增大介质过流时的接卸损失。
专利发明内容
多功能水泵控制阀的目的在于克服现有技术的缺陷,提供一种结构更合理、工作效率更高的多功能水泵控制阀。
为实现上述目的,本实用新型采用一种多功能水泵控制阀,包括阀体、阀瓣、阀杆、复位弹簧、膜片、膜片夹板、锁紧螺母组件和阀盖,膜片和上、下膜片夹板构成膜片控制室,在膜片控制室和阀盖之间设有复位弹簧,阀杆由上下直径不同的两段组成,其上段部分最上端固定在阀盖上的定位孔内,阀杆中段通过锁紧螺母与上膜片夹板固
定连接,阀杆下段部分与阀瓣固定连接。
多功能水泵控制阀进一步设置为在阀杆下半段部分外侧套设有中空的管筒,管筒的上、下两端分别固定在阀瓣和下膜片夹板上。
多功能水泵控制阀取消了芯杆和阀瓣上侧的弹簧,减少了芯杆对阀杆的压力,最大限度地减少了介质过流时的接卸损失,提高控制阀的工作效率。
